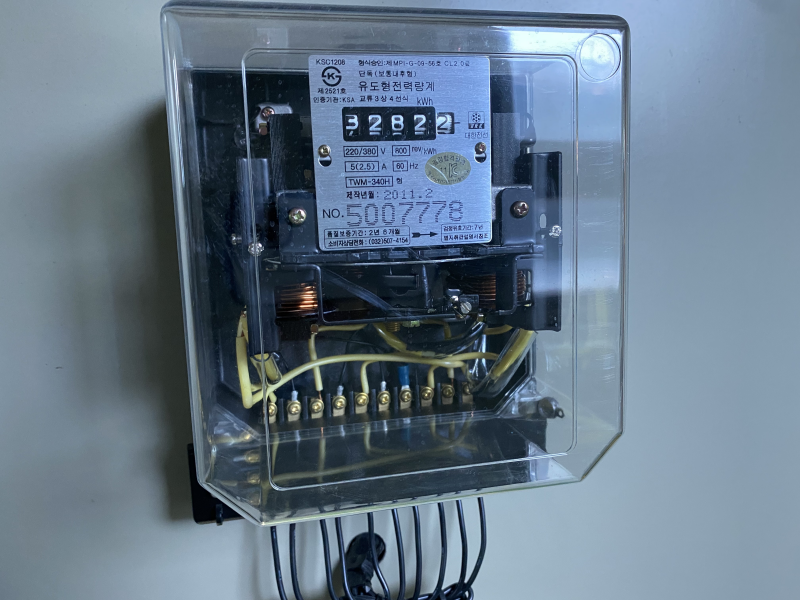

배율이 적용된 유도형 전력량계 사진

전원 판넬의 특정 부하에 연결된 차단기의 전력량을 측정하기 위한 전력량계이다.



모 건물에 입주해 있는 회사의 전력사용량을 모니터링하기 위해서 설치해 둔 것이다.



부하는 3상 4선식 220V / 380V 인데, CT 만 연결하여 전류 배율만 적용되었다.



계량기는 유도형 계량기로 2011년에 제작된 제품이다.

검정유효기간은 7년 으로 2018년에 검정유효기간이 만료되었으나, 한전 소유의 계량기가 아니므로 계속 사용하고 있다.

(한전에서는 검정유효기간이 도래하면 계량기를 교체한다. )



CT 용 계량기라서 그런지 전압 단자와 전류 단자가 분리되어 있는 것을 볼 수 있다.



맨 왼쪽부터 1S-P1-2S-P2-3S-P3-P0-3L-2L-1L 이다.



P1 - A

P2 - B

P3 - C

P0 - N



에 연결하며



A상 CT는 1S-1L

B상 CT는 2S-2L

C상 CT는 3S-3L



에 연결되어 있다.



내부 연결상태를 보면 전압코일은 Y결선으로 되어 있고, 전류 코일은 개별 단자가 밖으로 나온다.



7가닥만을 이용하여 P0-1L-2L-3L 을 하나로 묶고 나머지 극을 PT, CT 에서 끌어오기도 한다.

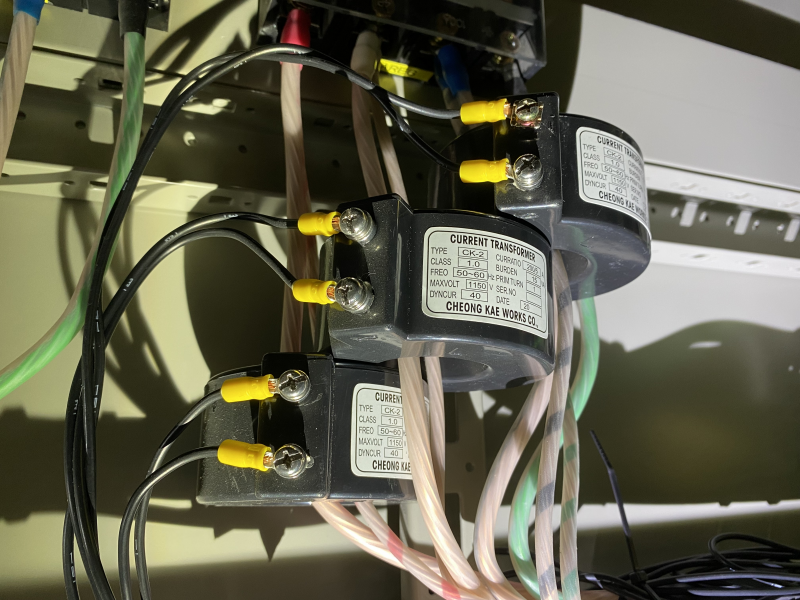

CT 는 200:5 짜리 3대가 설치되어 있다.



CT만 적용되었으므로 이 계량기의 배율은 40이 되어 계량기에 측정된 값의 40배가 실제 사용 전력량이 된다.



요즘은 디지털전력량계가 보편화 되었으므로 이러한 유도형 전력량계는 앞으로 점점 찾아보기 어려울 것으로 생각된다.
